概述

KWDT06-G型電壓監測儀根據DL500-92《電壓監測儀訂貨技術條件》研發設計，是供電和用電部門、企業監測與統計工頻電壓有效值的智能儀表。它除具有“時鐘”、“電壓表”功能外，還可顯示、存儲、統計電壓超高、超低、合格時間，最高、最低電壓及其出現時間，電壓合格率等十幾項電壓質量統計數據,并且設備具備無線GPRS或GSM短信和RS485三種種數據采集方式。是供電部門達到《國家電網公司農村電網電壓質量和無功電力管理辦法》要求的首選設備。

技術參數

1.工作電壓：100V、220V、380V±20%

2.準確度：0.5級

3.功耗：≤3VA

4.工頻耐壓強度：2000V，一分鐘不擊穿

5.絕緣強度：>2MΩ

6.時鐘誤差：<1秒/日

7.工作環境：-30℃～55℃，相對濕度＜95%

8.外形尺寸：210mm×144mm×70mm(掛式)

產品數據采集

設備提供三種數據采集方式，GPRS公網、GSM短信和RS485串口。GPRS公網、GSM短信均屬于無線通訊，無線通信模塊采用同一種型號，通信模塊具備工業級標準，兩種方式有各自的優點。

設備功能

1.設備運行參數

2.抄錄內容

3、顯示記錄內容

4.報警信號

5.數據存儲

6.測量功能

通信管理系統

主站通信管理系統是用于采集、存儲、管理來自電壓監測儀監測點的數據。管理系統采用SQL Server數據庫存儲史數據，安全可靠。對監測點設備的數據收發與處理采用多線程方式，避免了數據丟失，提高了可靠性、安全性。

1.遠程設置電壓監測儀運行參數

2.自動采集、分析處理電壓監測儀的統計數據并進行存儲

3.查看歷史數據，包括日、月統計數據

4.報表以Excel表格形式可分類輸出統計結果，方便用戶根據實際情況手動修改

5.報表內容形式多樣，滿足日常需求

6.能夠顯示電壓的日整點數據曲線

7.數據能夠長期進行存儲

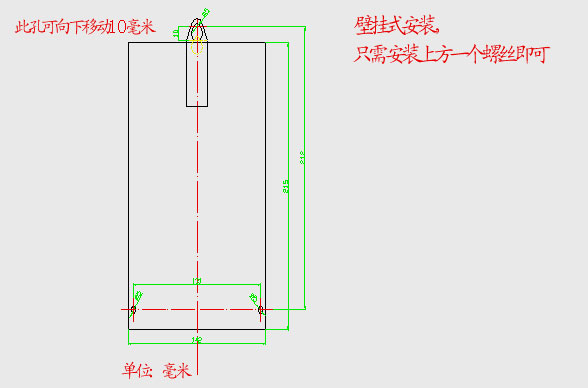

外形尺寸及安裝示意圖
